三和クリエーション株式会社

製品・加工技術等の紹介

製品・加工等の内容

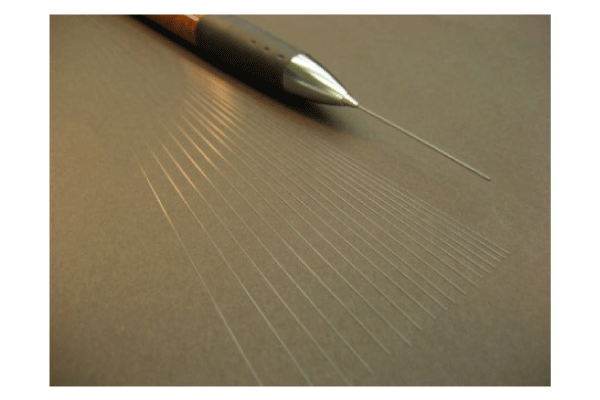

• 【ピン・シャフトの微細精密加工】：外径最小径φ0.01～、外径公差±0.0001～、真円度0.0001（単位mm）
• 丸ピンだけでなく楕円/長円/多角形/偏芯といった異形状ピンの製作実績多数あり
• 超精密マシニングセンターANDROIDⅡ（碌々産業）による微細精密加工。最大6万回転という高速回転により超硬合金やセラミックスといった高硬度材への直彫加工も対応可能
• 【加工対応力】：現在、最小ロット本数が1本の受注から、数万本の受注を毎月継続し受注
• 【材料調達】：国内ほぼすべての超硬合金メーカーより直接材料の調達が可能。
  また欧州メーカーや台湾、中国、韓国といったアジアのメーカーの材料も調達可能。
  ファインセラミックスも材料調達から加工まで一括で対応が可能。　　　　　　
• 【検査保証】：ISO9001認証取得済み、すべてのご注文に検査表を添付、ご希望であれば測定機の校正証明書の発行可能。また超精密全周3次元測定器の導入により複雑な形状も高精度に測定保証が可能となる。

製品・加工実績の具体例

素材の開発を行っている研究機関では、φ0.01という極小径の素材の測定機が正しい数値が出ていることをどのように保証するか、課題となっていました
弊社がφ0.01±0.0005の極小径ピンゲージを製作する事で測定器の校正につながりお客様の課題解決につながりました

弊社独自工法による異形＆偏芯ピンです。楕円、スクエア、三角～多角、偏芯等様々な形状のニーズにお応えします。
モールドのコアピンやプレス金型のパイロットピンとして使用される他、三角柱タイプはリーマとしても使用されています。
また金型の小型化により金型内部の空間を有効活用する目的でシャンクから先端部を偏芯させてパンチを製作する事もあります。

遺伝子関係の研究を行っている研究機関では先端が非常に尖った硬度の高いニードルピンを求めていました。
弊社がテーパーの先端が1μ以下というニードルピンを製作する事でお客様の研究のお役に立つことができました。

製品・加工技術の特色

• 【対応材料】：超硬合金/ファインセラミックス/チタン合金/SKH/SUS等
